品名規格: 絕緣配線槽
產品編號: WD
國際條碼:
單位:
產品類別: 絕緣配線槽


絕緣配線槽 Wiring Duct

絕緣配線槽
Wiring Duct (Slotted)






材質: 採用UL合格之南亞PVC(灰色)製成,通過美規94V-0防火等級,歐規M1防火等級,耐燃性佳,絕緣性良好,不自燃,耐溫至85℃。
構造: 由槽底及槽蓋兩部份組成,槽底兩側設出線孔,以組合後外部之寬、高為規格標準,UL測試溫度50℃。
特點: 1. 配線槽底座兩側出線孔互相對齊,任何處鋸斷或接成 L 型均可保持盤面美觀、整齊。
  2. 槽蓋經特殊設計,與配線槽底座組合後絕不脫落,且接合面平滑,不割傷手及擦損附近配線。
  3. 出線孔低、組合容易、拆卸簡單,易於配線。

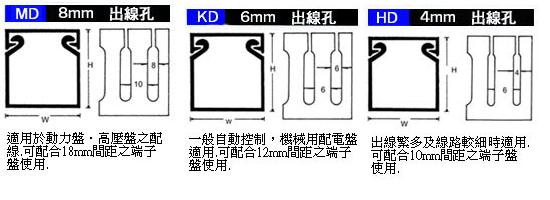

MD-8mm出線孔
適用於動力盤,高壓盤之配線。
可配合18mm間距之端子盤使用。

KD-6mm出線孔
一般自動控制,機械用配電盤適用。
可配合12mm間距之端子盤使用。

HD-4mm出線孔
出線繁多及線路較細時適用。
可配合10mm間距之端子盤使用。




  單位:mm
  型 號
Item No.
寬X高
WxH
電線容量
Wire To Be Contained
(以2.0平方計算)
長 度
Length
出線孔
8mm 6mm 4mm
MD-0.5   HD-0.5 15 x 25 5 ~ 12 pcs 1.7M
MD-0.7   HD-0.7 20 x 20 5 ~ 12 pcs
MD-0   HD-0 25 x 25 10 ~ 25 pcs
MD-1 KD-1 HD-1 25 x 45 20 ~ 25 pcs
  MD-1.1   HD-1.1 30 x 30 15 ~ 25 pcs
MD-1.2 KD-1.2 HD-1.2 33 x 33 25 ~ 45 pcs
MD-1.5 KD-1.5 HD-1.5 33 x 45 40 ~ 55 pcs
MD-2 KD-2 HD-2 45 x 45 60 ~ 70 pcs
MD-2.2   HD-2.2 50 x 50 80 ~ 90 pcs
MD-2.5 KD-2.5 HD-2.5 65 x 45 110 ~ 120 pcs
MD-3 KD-3 HD-3 33 x 65 60 ~ 75 pcs
MD-4 KD-4 HD-4 25 x 65 40 ~ 45 pcs
MD-5 KD-5 HD-5 45 x 65 110 ~ 120 pcs
MD-5.5 KD-5.5 HD-5.5 60 x 60 120 ~ 135 pcs
MD-5.7 KD-5.7 HD-5.7 65 x 65 180 ~ 200 pcs
MD-6     72 x 64 200 ~ 220 pcs
MD-6.5   HD-6.5 33 x 100 180 ~ 200 pcs
  MD-6.6     37.5 x 100 180 ~ 200 pcs
MD-6.7 KD-6.7 HD-6.7 48 x 100 215 ~ 250 pcs
MD-6.8     55 x 100 220 ~ 260 pcs
MD-6.9     75 x 75 200 ~ 250 pcs
MD-7     70 x 100 250 ~ 300 pcs
MD-7.1     75 x 100 260 ~ 320 pcs
MD-7.2     100 x 50 200 ~ 250 pcs
MD-7.5     100 x 75 260 ~ 320 pcs
MD-8 KD-8 HD-8 100 x 100 300 ~ 400 pcs
  MD-9     120 x 75 280 ~ 380 pcs
MD-10     150 x 75 335 ~ 500 pcs
MD-12     150 x 100 450 ~ 600 pcs
MD-15     200 x 100 600 ~ 800 pcs
MD-21     200 x 150 1040 ~ 1200 pcs
  MD-22     200 x 200 1200 ~ 1600 pcs
  MD-30     300 x 100 1040 ~ 1200 pcs
